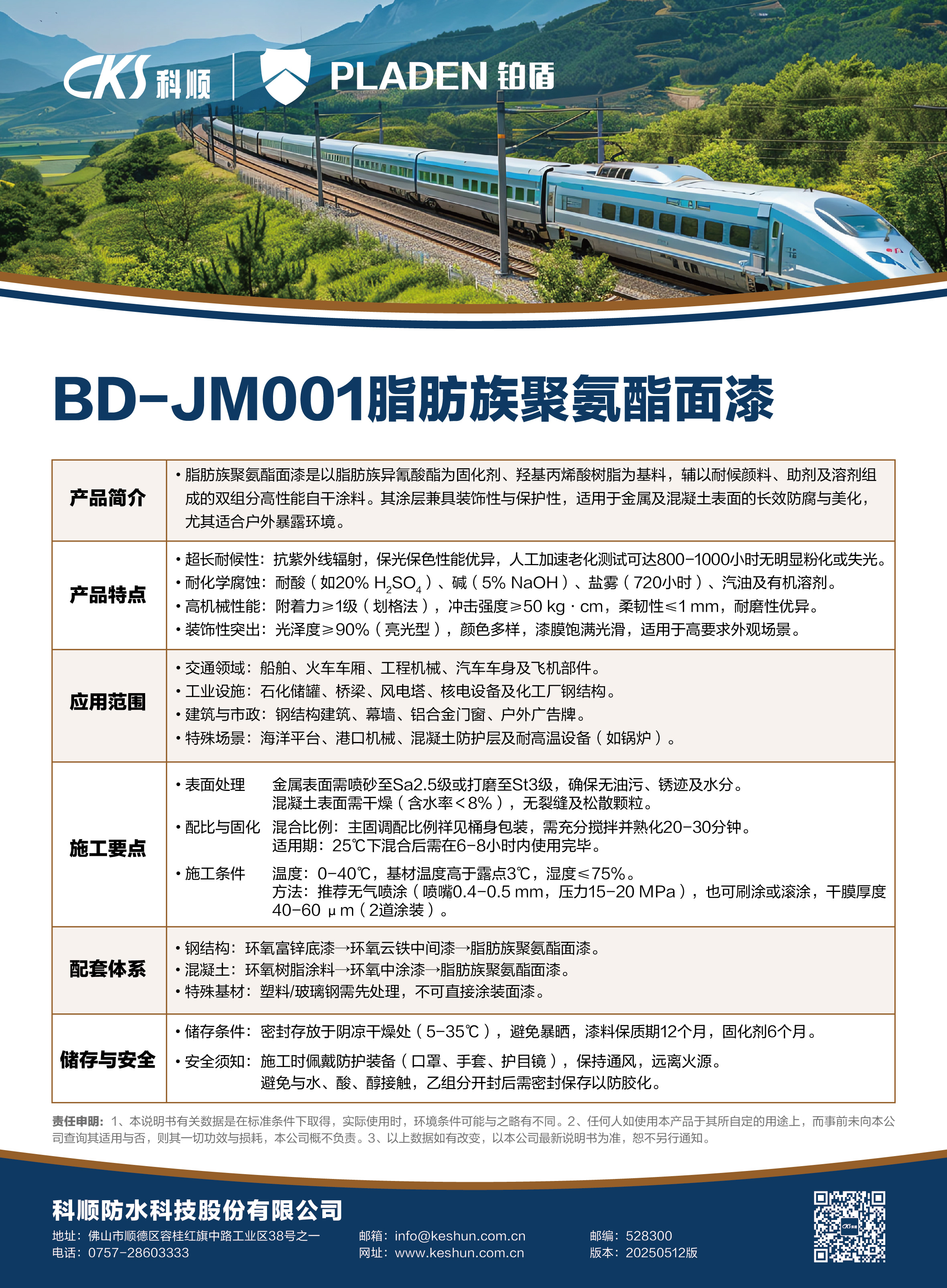

· 超长耐候性:抗紫外线辐射，保光保色性能优异，人工加速老化测试可达800-1000小时无明显粉化或失光

· 耐化学腐蚀:耐酸(如20%HSO)、碱(5% NaOH)、盐雾(720小时)、汽油及有机溶剂。

· 高机械性能:附着力>1级(划格法)，冲击强度>50kg·cm，柔韧性≤1mm，耐性优异。

· 装饰性突出:光泽度≥90%(亮光型)，颜色多样，漆膜饱满光滑，适用于高要求外观场景。

· 交通领域：船舶、火车车厢、工程机械、汽车车身及飞机部件

· 工业设施：石化储罐、桥梁、风电塔、核电设备及化工厂钢结构。

· 建筑与市政：钢结构建筑、幕墙、铝合金门窗、户外广告牌。

· 特殊场景：海洋平台、港口机械、混凝土防护层及耐高温设备(如锅炉)。

· 储存条件:密封存放于阴凉干燥处(5-35℃)，避免暴晒，漆料保质期12个月，固化剂6个月。

· 安全须知

施工时佩戴防护装备(口罩、手套、护目镜)，保持通风，远离火源。

避免与水、酸、醇接触，乙组分开封后需密封保存以防胶化。

· 表面处理

金属表面需喷砂至Sa2.5级或打磨至St3级，确保无油污、锈迹及水分。

混凝土表面需干燥(含水率<8%)，无裂缝及松散颗粒。

· 配比与固化

混合比例主固调配比例祥见桶身包装，需充分搅拌并熟化20-30分钟。

适用期:25℃下混合后需在6-8小时内使用完毕。

· 施工条件

温度:0-40℃，基材温度高于露点3℃，湿度≤75%。

方法:推荐无气喷涂(喷嘴0.4-0.5mm，压力15-20 MPa)，也可刷涂或滚涂，干膜厚度40-60 μm(2道涂装)。
